納狗課堂｜煙氣引風機故障不斷？其實這樣操作就能解決

設備信息

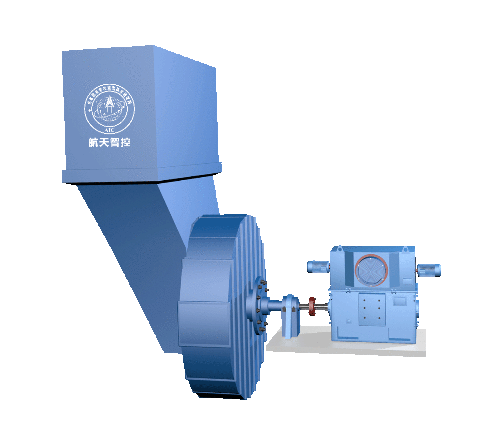

設備名稱：煙氣引風機

設備參數：電機轉速轉速：1050r/min ，風機軸承型号：7348/NU348/NJ348，風機葉片數：24片

測量位置：風機軸承箱

傳感器：AIC3600點檢儀

診斷緣由

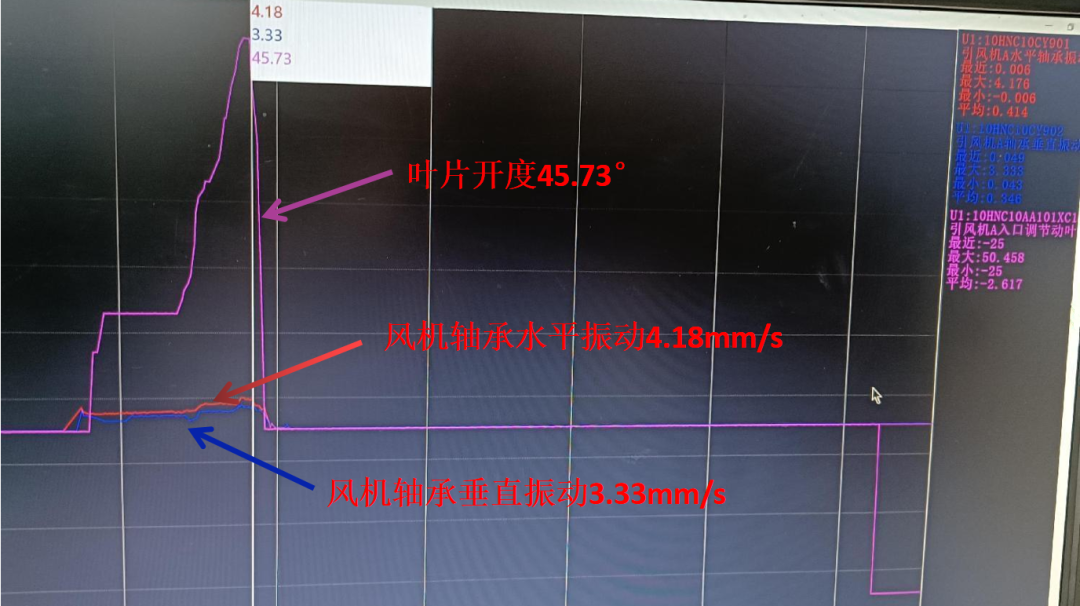

煙氣引風機軸承箱測點振動值在近半年內有上升趨勢，工況變化時振動幅值超标，幅值随工況變化情況如下：

葉片開度：45.73°

風機軸承水平振動：4.18mm/s

風機軸承垂直振動：3.33mm/s

診斷分析

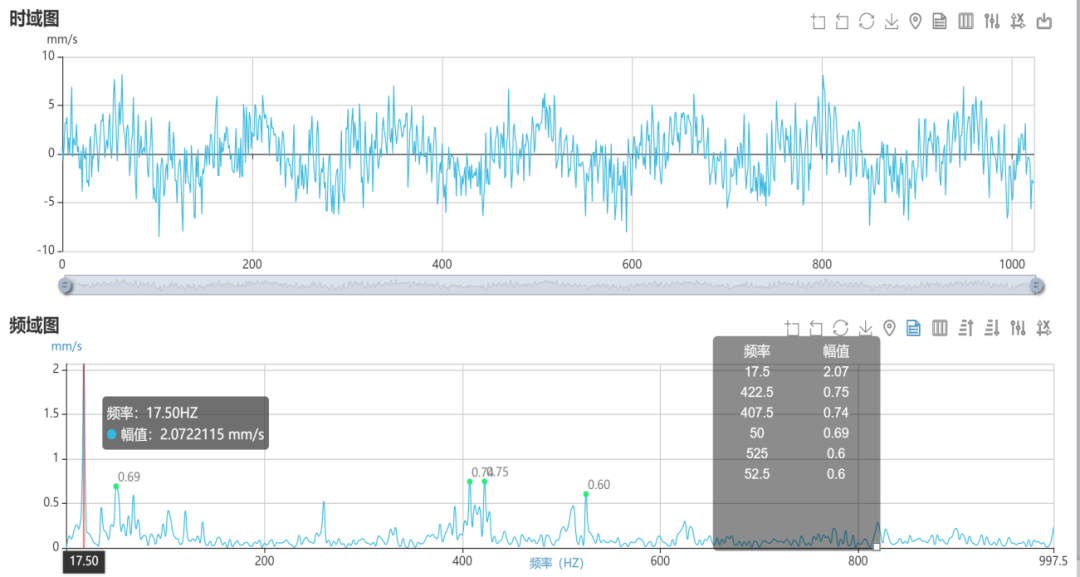

▲軸承箱軸向方向速度頻譜圖（葉片開度30°）

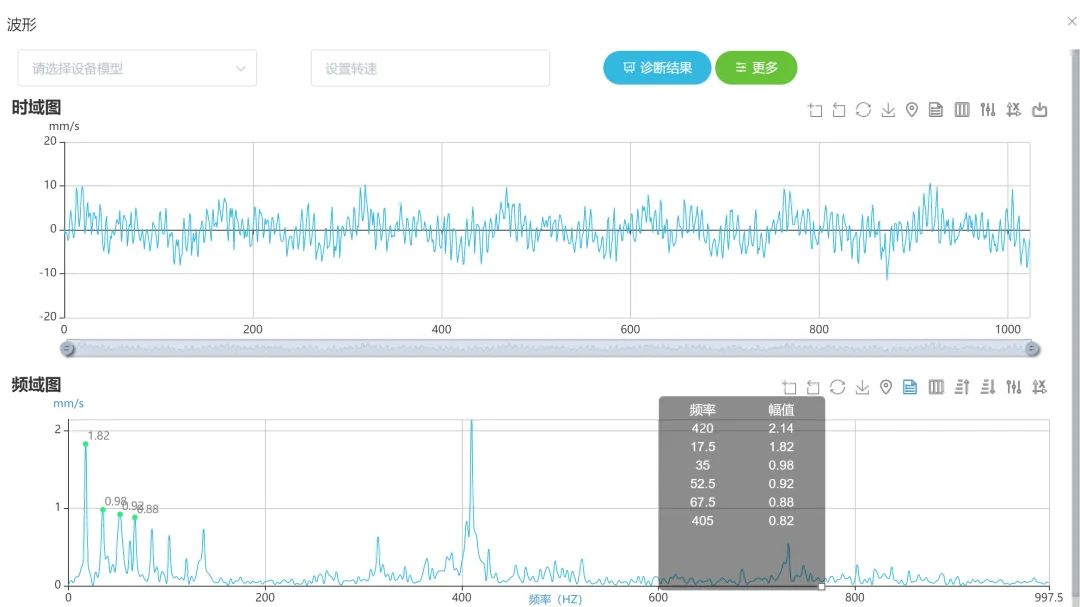

▲軸承箱軸向方向速度頻譜圖（葉片開度48°）

葉輪及軸承箱處軸向速度有效值在葉片開度增大時上漲明顯，頻譜上主要出現轉頻17.5Hz及其倍頻，并在速度圖譜中都葉片通過頻率随葉片開度變大而随之明顯。

診斷結論

風機軸承箱幅值随葉片開度變大随之上升，葉輪及軸承箱處水平及軸向幅值相對稍高，頻譜上主要出現轉頻（17.5Hz）及其倍頻，并在速度、加速度圖譜中都出現葉片通過頻率（420Hz）及其倍頻；結郃轉頻、倍頻與葉輪通過頻率，建議重點檢查扇葉，懷疑扇葉部件存在松動。

現場維修

• 對風機進行拆解。

• 更換風機葉輪滑塊。

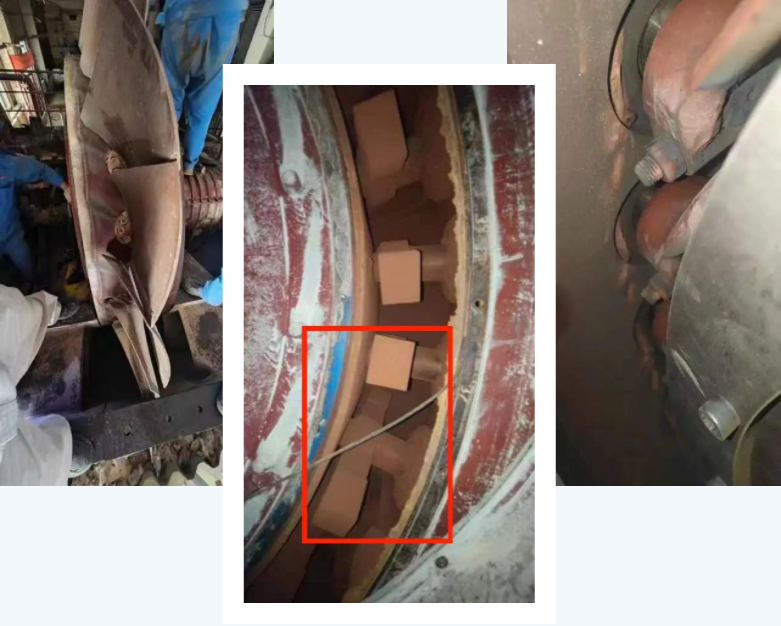

▲拆解風機髮現葉輪滑塊磨損

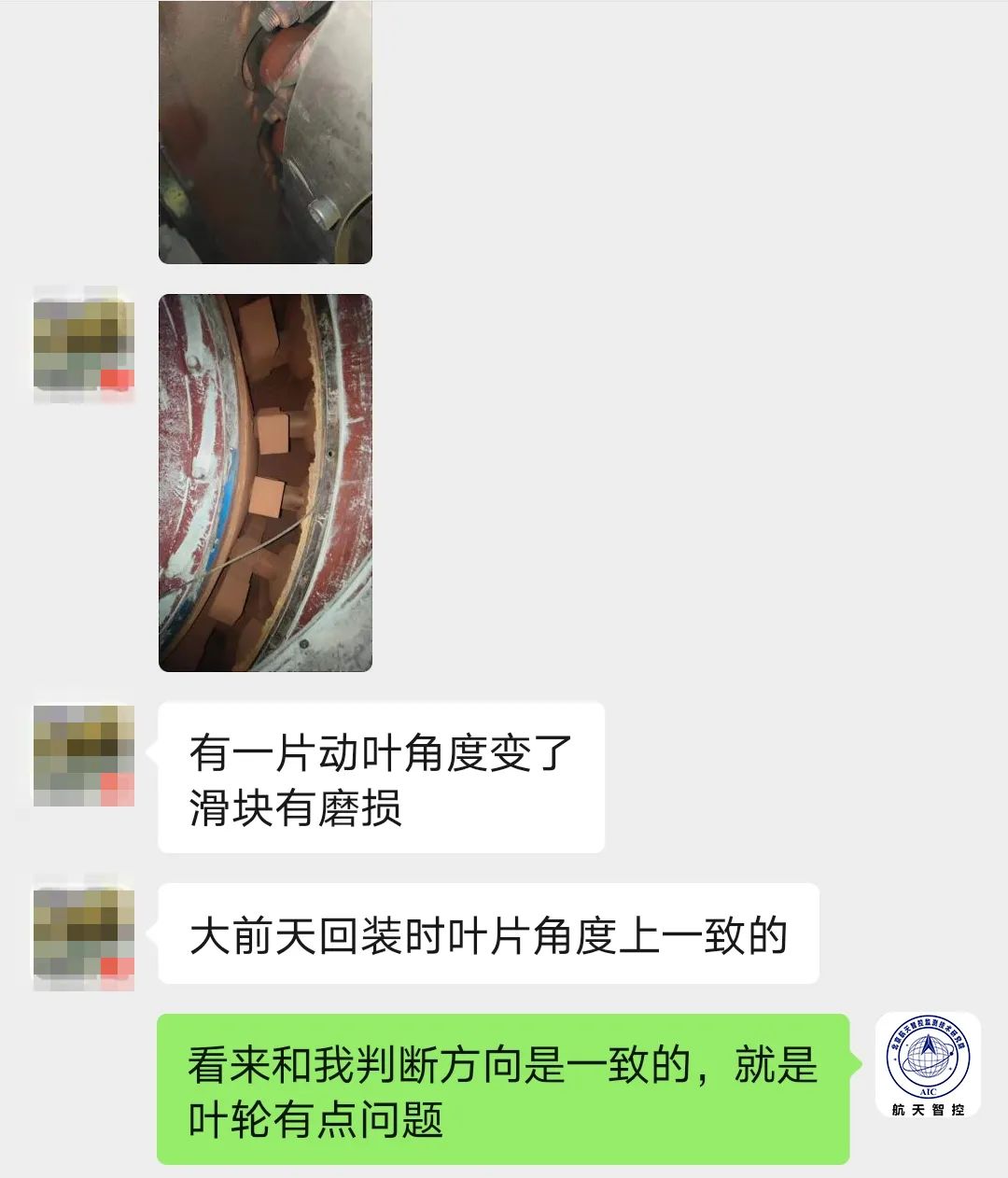

維修反饋

經過檢查髮現風機葉輪滑塊磨損導緻在調整葉片開度時葉片通過頻率上升，通過更換葉輪滑塊，幅值已經恢複正常。

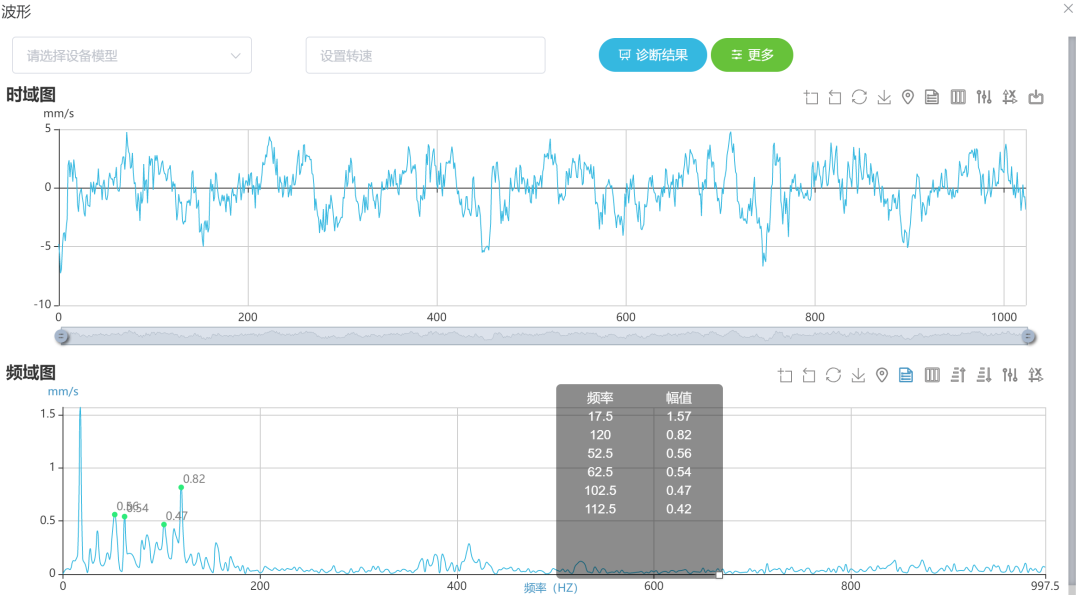

▲維修後軸承箱軸向方向速度頻譜圖（葉片開度48°）

用戶反饋
