設備信息

設備名稱：一期氧壓機

設備參數：電機轉速2985r/min，高壓缸轉速12656r/min

診斷緣由

• 設備試運行時，髮現高壓缸驅動端測點振動值增大

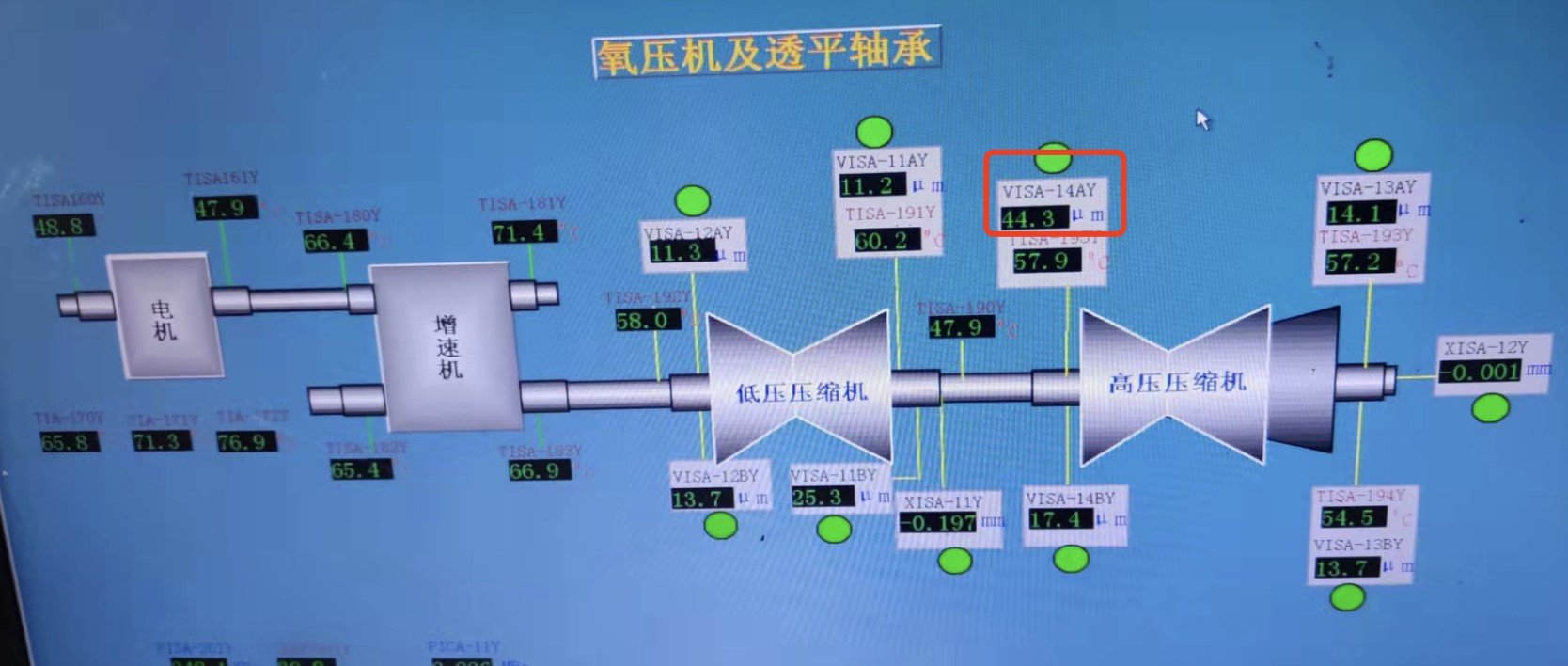

• DCS係統明顯看到高壓缸驅動端軸位移已經達到了44.3um




• 現場高壓缸驅動端振動值達到1.35mm/s

診斷分析

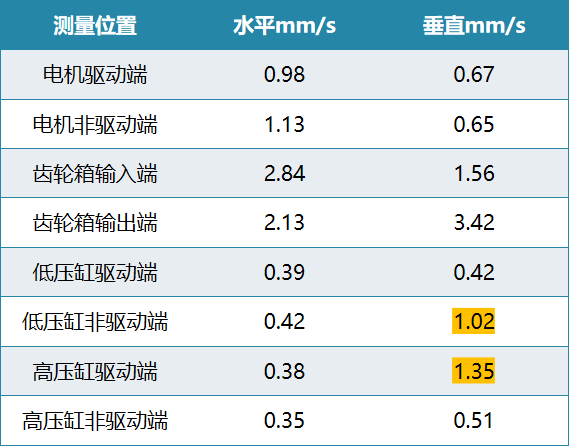

2月18月下午，航天智控診斷工程師現場進行診斷髮現高壓缸驅動端咊低壓缸非驅動端連接位置振動值比較大。具體測量結果如下：

振動分析

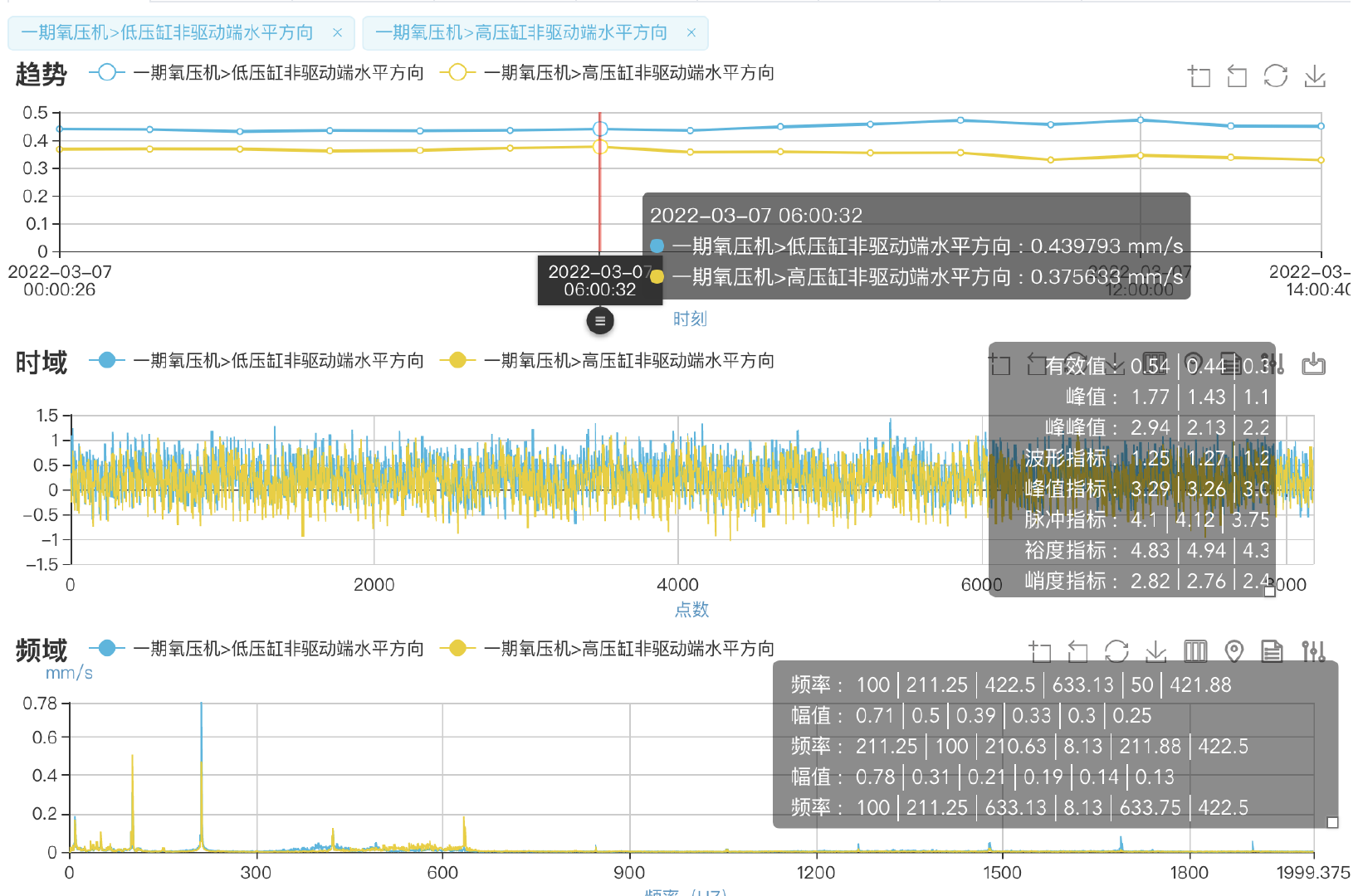

• 高壓缸非驅動端垂直振動值比水平方向振動值大，頻域圖中主要210.94Hz（1倍頻）、158.59Hz 咊低頻的次諧波。

• 高壓缸非驅動端水平也存在158.59Hz 的特征頻率。

• 高壓缸驅動端垂直方向的振動值大于水平方向的振動值。

• 高壓缸驅動端垂直頻譜圖存在210.94Hz （1倍頻）咊421.88Hz（2倍頻）特征頻率，在低頻部分還存在豐富的次諧波。

• 高壓缸驅動端水平頻譜圖存在210.94Hz （1倍頻）咊高倍頻諧波。

診斷結論

• 根據本次測量初步判斷高壓缸的軸瓦裝配上存在誤差，安裝過程中存在間隙，有松動迹象。

• 頻譜圖中特征頻率集中在低頻區域，顯示軸瓦可能存在磨損。

• 根據高壓缸驅動端的頻率分量顯示，可能軸孔偏離中心，軸之間有竄動。

現場維修

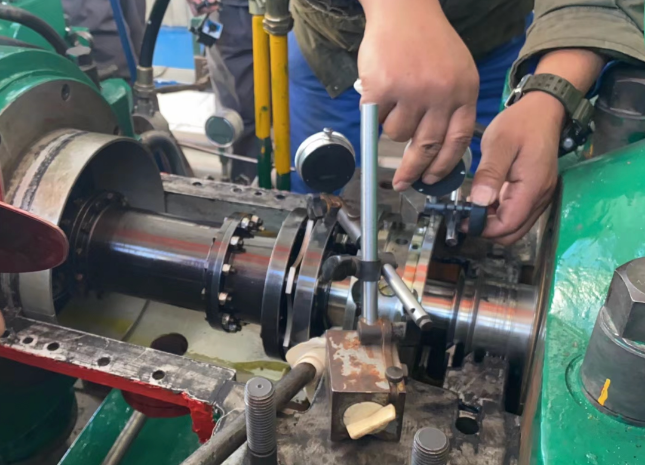

實際測量聯軸器間隙，對聯軸節進行對中測量，并進行微調。

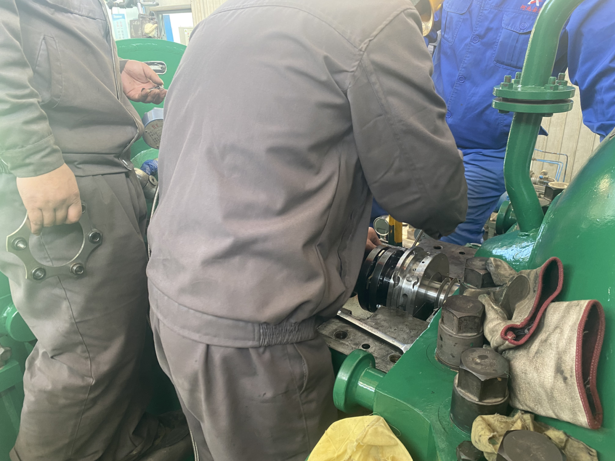

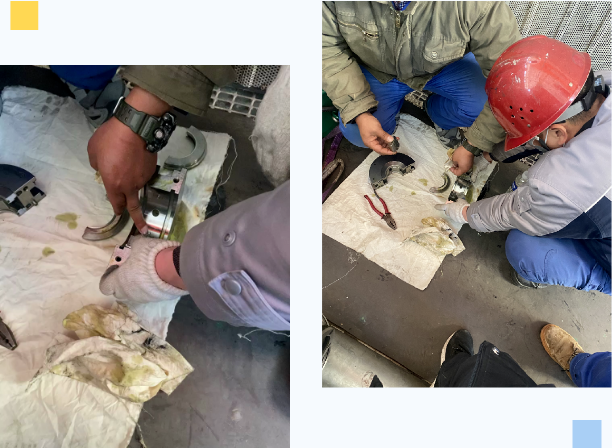

拆卸軸瓦并清洗。

更換聯軸器，增大聯軸器之間的間隙。

維修反饋

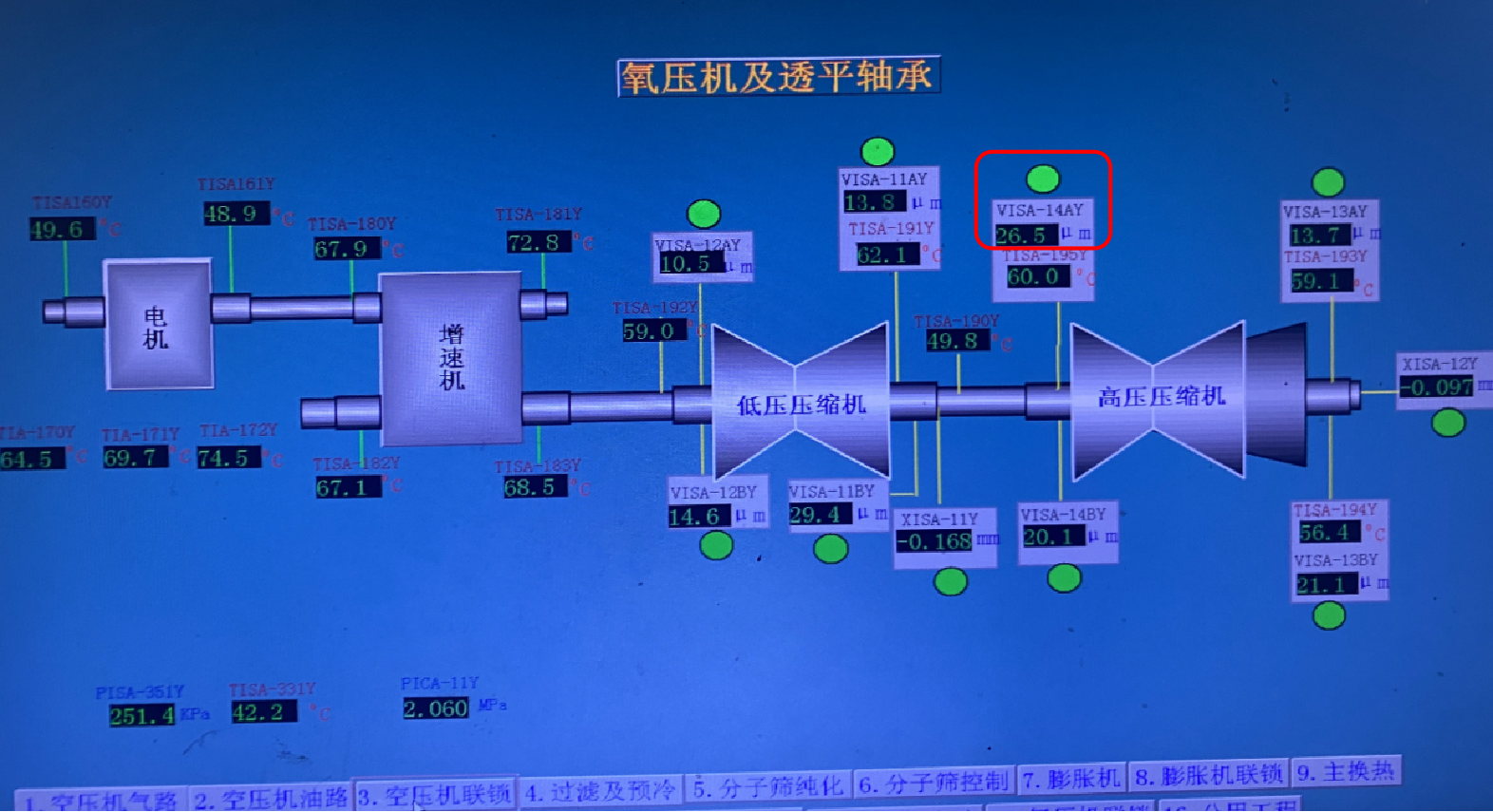

2月19日，維修之後設備正常啓動，高壓缸軸位移從44.3um降到了26.5um，此時設備其他軸位移測量大約20um。

維修之後設備正常啓動，高壓缸垂直端振動值從1mm/s降到了0.5mm/s左右。

檢修過程

2022.2.7-2.18

現場對氧壓機進行大修。

2022.2.18

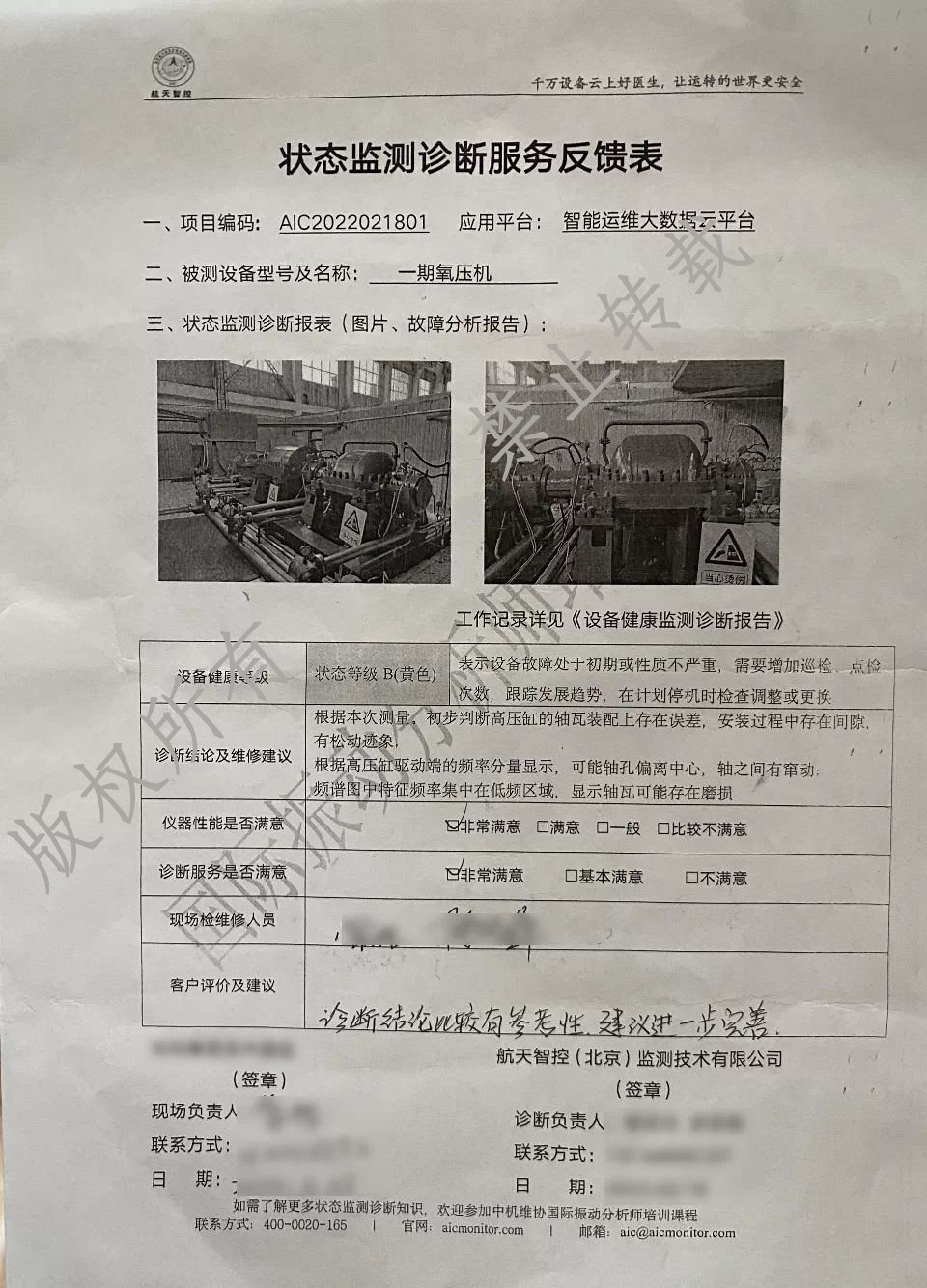

現場維修結束，開始試運行，髮現設備高壓缸輸入端振動值異常；航天智控專傢現場測量該設備，出具《氧壓機健康監測診斷報告》。

2022.2.19

上午：現場對設備進行拆機，并按照診斷報告指導建議進行維修。

晚上：維修結束，進行試機，設備振動值明顯降低。

2022.2.20

維修結束，繼續觀察設備運行狀态。

用戶反饋
